Сварной решетчатый настил

Наименование
Характеристика
Цена (за 1 )

Настил SP Г/К 34х38 / 30х2
2500, 1000, Обр A, Zn
Цена (за 1 м2)
3500

Описание

Смотреть
технический рисунок
Продукция собственного производства ГК «ДиПОС» гордится собственным современным производством сварного решетчатого настила.

Мы предлагаем:

  • Индивидуальные условия сотрудничества;
  • Дополнительные услуги — обрамление, оцинкование и поставка крепежа, изготовление ступеней, проходных мостков, прямолинейных и винтовых лестниц, а также других видов металлоконструкций, где применяется сварной решетчатый настил;
  • Возможность доставки продукции собственным автотранспортом;
  • Комплектование сборных вагонов.

Характеристики используемого материала

  • Полосы и прутки: из горячекатаных углеродистых и легированных марок стали по ГОСТ 19903;
  • Связующий пруток: арматурная сталь или проволока.
Арматурная сталь Проволока
круглого гладкого сечения по ГОСТ 5781 круглого гладкого сечения по ГОСТ 3282
периодического профиля по ГОСТ 5781, ГОСТ Р 52544 квадратная винтовая по ТУ 14 - 178 - 194
квадратная винтовая СТО 57099372 - 004
любая другая с аналогичными характеристиками, по выбору производителя

Преимущества продукции:

  • Надежность и безопасность;
  • Пригодность для сложных климатических условий — настил не задерживает воду и снег, оставляя поверхность сухой;
  • Хорошее сцепление при передвижении;
  • Высокая несущая способность и оптимальная легкость при равной распределенной нагрузке (в сравнении с цельнометаллическим или просечно-вытяжным листом);
  • Удобство монтажа и демонтажа без сварки с использованием только слесарного инструмента;
  • Соблюдение правил противопожарной безопасности при использовании в стеллажных конструкциях;
  • Вентиляция и отличная световая проводимость для многоуровневых помещений;
  • Оцинкованные настилы с полосой противоскольжения применяются на морских платформах, пирсах, причалах для безопасности передвижения.

Гарантия качества

Сварной решетчатый настил нашего производства сертифицирован в системе сертификации ГОСТ Р, что подтверждает соответствие продукции требованиям нормативного документа СТО 57099372-003.
Документы и сертификаты:
ГК «ДиПОС» предлагает сварной решетчатый настил собственного производства.
Наша продукция:
  • Произведена на австрийском оборудовании
  • Отличается высоким качеством и соответствует требованиям стандарта СТО 57099372-003
  • Изготовлена с использованием связующего винтового прутка квадратного сечения, что обеспечивает надежность и безопасность при эксплуатации
  • Реализуется по доступным ценам от производителя.

В качестве несущей полосы при производстве сварного настила применяется резанная полоса из рулонной стали по ГОСТ 19903. Она изготавливается из горячекатаного или горячекатаного травленого проката, из свариваемых без ограничений конструкционных марок стали по EN 10025.

Марка EN 10025 Прежнее обозначение Номер материала Российский аналог материала
S235JRG2 RSt 37-2 1.0038 3 пс, 3 сп
S235J2G3 St 37-3N 1.0116 3 кп, 3 пс, 3 сп
S275JR St 44-2 1.0044 4 пс, 4 сп
S275J2G3 St 44-3N 1.0144 4 кп, 4 пс, 4 сп
S355J2G3 St 52-3N 1.0570 17ГС, 17Г1С

Параметры продукции

A) B)
Несущие полосы:
Полоса из горячекатаной, горячекатаной травленой, холоднокатаной свариваемой без ограничений марок стали.
Ширина полосы Толщина полосы
20-50 мм 2-5 мм
Связующие полосы:
Витой квадрат, пруток круглого сечения, пруток периодического сечения из горячекатаной, горячекатаной травленой, холоднокатаной свариваемой без ограничений марок стали.
Диаметр связующего прутка от 4 до 8 мм
Решетки:
Ширина решетки Длина решетки Шаг несущих полос Шаг связующих стержней
до 1200 мм до 6100 мм 15,1 (15) мм
21,6 (21) мм
34,3 (34) мм
51,0 (51) мм
и кратные им шаги
(например, 43,2 (42);
68,6 (68) и т.д.)
бесступенчато
с постоянным шагом
от 19 до 130 мм

* — в скобках приведены значения, указываемые при заказе и маркировке настилов

ТИПЫ ОБРАМЛЕНИЯ СВАРНОГО НАСТИЛА

Тип А — Тип А. Стандартный тип обрамления. Высота обрамления равна высоте несущей полосы. Обрамляются торцы несущих полос

Тип В — Тип В. Высота обрамления меньше на 5 мм высоты несущей полосы. Обрамляются торцы несущих полос

Тип D — Тип D. Высота обрамления больше высоты несущей полосы и выступает выше несущей полосы. Используется в качестве защитного ребра на площадках технического обслуживания. Обрамляются торцы несущих полос.

Тип Е — Тип Е. Высота обрамления больше высоты несущей полосы и выступает ниже несущей полосы. Используют в случаях, если высота несущей полосы ниже высоты опорного профиля. Обрамляются торцы несущих полос.

Тип F — Тип F. Обрамление производится со всех сторон настила. Торцы несущих полос обрамляют полосой больше высотой несущей полосы и выступает ниже несущей полосы. Вторая пара обрамляющих полос меньше длины и больше высоты несущих полос и выступают ниже несущих полос.

Тип G — Тип G. Обрамление торцов несущих полос металлическим уголком. Высота уголка равна высоте несущей полосы. Данный вариант обрамления применяется для настилов под укладку напольной поверхности.

СПОСОБЫ КРЕПЛЕНИЯ СВАРНОГО НАСТИЛА

Первый способ крепления сварного настила производится при помощи гаечно-ключевого затвора для обеспечения жесткого соединения элементов опорной конструкции.

Второй способ скрепления ячеистых решеток осуществляется при помощи шарнирного соединения. В этом случае при вертикальном перемещении опор имеется возможность поворота настила относительно оси шарнира.

Возможен третий способ крепления. При этом приваренные в нижней части настила плоские пластины позволяют опоре и решетке немного «играть» по горизонтали.

Четвертый способ крепления подразумевает использование страховочной цепи. Это незаменимо при подвижных опорных конструкциях. Также такой способ используется для исключения возможности соскальзывания решетки с площадки.

ВИДЫ КРЕПЛЕНИЯ СВАРНОГО НАСТИЛА

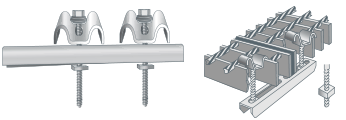

Скоба + саморез 6,3х51 со сверлом.

Самый распространенный способ крепления.
Отличается невысокой ценой, легким и быстрым монтажом.
Верхняя часть скобка + болт М8х60 + нижняя часть  — прижимная скоба+ гайка М8.

Незаменимо на объектах, где есть вероятность вибрации;
Исключает повреждения поверхности металлоконструкций;
Можно неоднократно использовать при повторном монтаже.

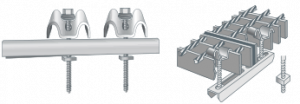

Верхняя часть скобка  — 2 шт. + болт М8х60 — 2 шт. + нижняя часть  — прижимная планка + гайка М8 — 2 шт.

Используется при установке настила на большой высоте и при вероятности сдвига конструкции.
Предназначается для скрепления настила между собой, гарантируя при этом стабильную и однородную поверхность.

Преимущества сварного решетчатого настила перед прессованным

Сварной решетчатый настил отличается от прессованного настила по немногим характеристикам. В качестве связующего элемента в прессованном настиле присутствует полоса, и эта полоса может быть также с элементами противоскольжения, в отличие от сварного решетчатого настила. В сварном решетчатом настиле в качестве связующего элемента присутствует пруток гладкий винтовой или арматура. Полоса в прессованном настиле и пруток в сварной настиле нагрузки не несут и служат в качестве связующего элемента между несущими полосами.

  • Сварной решетчатый настил чуть легче чем прессованный настил из-за разницы веса связующих элементов.
  • Крепление и монтаж настилов осуществляется за счет стандартного крепежа.
  • Нагрузку распределенную и сосредоточенную на настил имеют одинаковую.
  • Светопрозрачность у сварного настила больше чем у прессованного настила на 10%.

Преимущества сварного решетчатого настила перед ПВЛ

Также для закрытия определенной производственной площадки используют и ячеистые профлисты. Лист просечно-вытяжной изготавливается из листового стального металлопроката. Он представляет собой цельнометаллическое полотно с рифленой поверхностью, на которой равномерно расположены ячейки, образующие чешуйчатый рисунок. Он получается путем просекания с последующей вытяжкой металлического листа на специальном прессе. Ячейки просечно-вытяжного листа должны обязательно располагаться вдоль направления волокон прокатки листа. Рифленая поверхность, которую имеет просечно-вытяжной лист, препятствует скольжению, обладает хорошими прочностными показателями, способностью самоочищения от грязи, влаги и снега, делает его удобным материалом для применения в качестве настила с высокими эксплуатационными характеристиками.

  • Основным преимуществом, которое имеет настил над просечно-вытяжным листом, является его ребристая конструкция. Решетчатый настил имеет несущую полосу, благодаря чему, вся конструкция настила более устойчива к нагрузкам. Это наиболее важный фактор при использовании данного материала в местах, находящихся на большой высоте, испытывающих большие нагрузки.
  • В отличие от листа просечно-вытяжного, настил не имеет, практически, никаких ограничений по нагрузке, имеет более длительный срок службы.
  • Кроме того, сварной настил изготавливается на нашем предприятии до 6100 мм в длину и до 1200 мм в ширину, что, по сравнению с максимальными габаритами листа пвл (3000мм х 1250мм), позволяет использовать его на больших площадях.
  • Вместе с тем, эти настилы обладают «прозрачностью», то есть, позволяют видеть, что находится на стеллаже.
  • Решетчатая структура этого материала обеспечивает необходимую вентиляцию и освещение помещения, в котором установлены сварные настилы, она позволяет подводить коммуникации и электрическую проводку в любое место на поверхности.
  • В частности, монтаж ПВЛ производится сложнее и дольше в отличие от настилов.
  • Обслуживание ПВЛ сложнее, срок эксплуатации ПВЛ меньше.
